Винт установочный, конус (2)

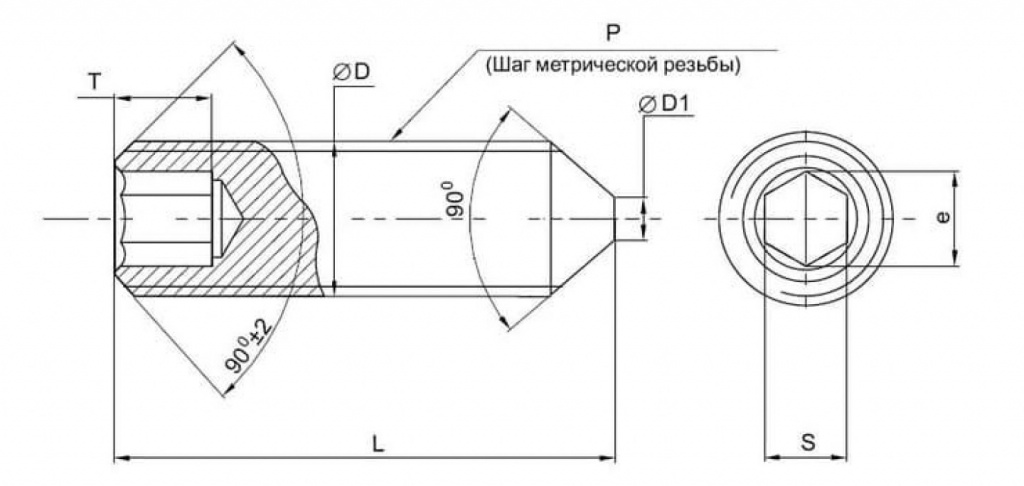

ВИНТ УСТАНОВОЧНЫЙ С КОНИЧЕСКИМ КОНЦОМ (DIN 914 ISO 4027 ГОСТ-8878) (ПРОДОЛЖЕНИЕ)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| D номинальны | \ |
|
|
|
|
|
|
|
|
| диаметр, мм | М8 |
М10 |
М12 | М14 | М16 | М18 | М20 | М22 | М24 |
| Р, мм | 1,25 | 1,50 | 1,75 | 2,00 | 2,00 | 2,50 | 2,50 | 2,50 | 3,00 |
| D1,mm | 1,40-2,00 | 1,90-2,50 | 2,40-3,00 | 3,25-4,00 | 3,25-4,00 | 4,25 -5,00 | 4,25 -5,00 | 5,25-6,00 | 5,25-6,00 |
| е, мм | 4,58 | 5,72 | 6,86 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 |
| S, мм | 4,00 | 5,00 | 6,00 | 6,00 | 8,00 | 10,00 | 10,00 | 12,00 | 12,00 |
| Т, мм | 3,0 или 5,0 | 4,0 или 6,0 | 4,5 или 8,0 | 5,6 или 9,0 | 6,4 или 10,0 | 7,2 или 11,0 | 8,0 или 12,0 | 9,0 или 13,5 | 10,0 или 15,0 |
Приблизительныйвес 1000 штук, кг
Номинальный диаметр, мм
|
L длина, мм |
М8 | МЮ | М12 | М14 | М16 | М18 | М20 | М22 | М24 |
| 8 |
|
|
|
|
|
|
|
|
|
| 10 | 2,35 |
|
|
|
|
|
|
|
|
| 12 | 2,98 | 4,42 |
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
| 16 | 4,24 | 6,42 | 8,90 |
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
20 |
5,50 |
8,40 | 11,70 |
|
20,10 |
|
|
|
|
| 22 |
|
|
|
|
|
|
|
|
|
| 25 | 7,09 | 10,80 | 15,30 |
|
26,60 |
|
40,70 |
|
|
| 28 |
|
|
|
|
|
|
|
|
|
| 30 | 8,68 | 13,30 | 18,90 |
|
33,20 |
|
51,00 |
|
68,70 |
| 35 | 10,30 | 15,80 | 22,50 |
|
39,70 |
|
61,30 |
|
83,20 |
| 40 | 11,90 | 18,30 | 26,10 |
|
46,30 |
|
71,60 |
|
98,20 |
| 45 |
|
|
|
|
|
|
81,90 |
|
113,00 |
| 50 |
|
|
|
|
|
|
92,20 |
|
128,00 |
| 55 |
|
|
|
|
|
|
|
|
143,00 |
| 60 |
|
|
|
|
|
|
|
|
158,00 |
