Винт потай

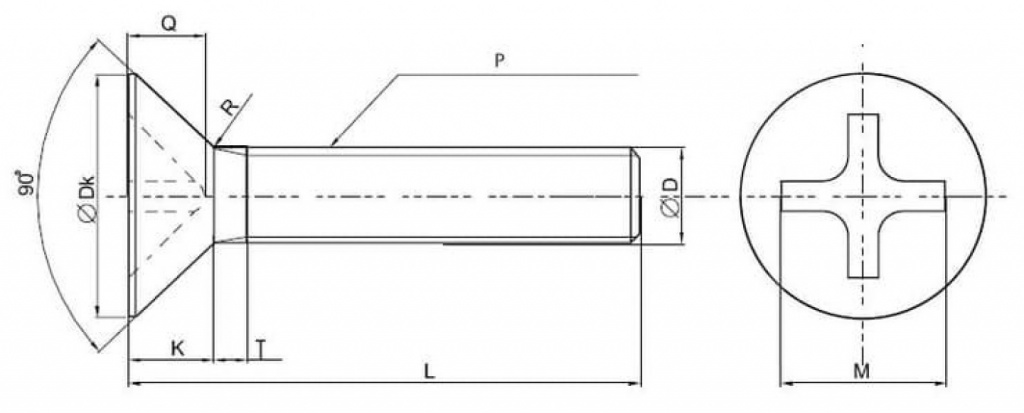

ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ (DIN 965, ISO 7046, ГОСТ-17475)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| диаметр, мм. | М1,6 | М2 | М2,5 | МЗ | М3,5 | М4 | М5 | Мб | М8 |
М10 |
| Р, мм | 0,35 | 0,40 | 0,45 | 0,50 | 0,60 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 |
| а, мм | 0,70 | 0,80 | 0,90 | 1,00 | 1,20 | 1,40 | 1,60 | 2,00 | 2,50 | 3,00 |
| Dk, мм | 3,00 | 3,80 | 4,70 | 5,60 | 6,50 | 7,50 | 9,20 | 11,00 | 14,50 | 18,00 |
| к, мм | 0,96 | 1,20 | 1,50 | 1,65 | 1,93 | 2,20 | 2,50 | 3,00 | 4,00 | 5,00 |
| R, мм | 0,40 | 0,50 | 0,70 | 0,80 | 0,95 | 1,00 | 1,30 | 1,60 | 2,00 | 2,50 |
| № шлица | 0 |
|
1 |
|
|
2 |
|
3 | 4 |
|
| М, мм (Тип Н) | 1,7 | 2,35 | 2,7 | 2,90 | 3,90 | 4,40 | 4,60 | 6,60 | 8,70 | 9,60 |
| Q(Тип Н) | 0,66 - 0,91 | 0,95-1,25 | 1,25-1,55 | 1,50-1,80 | 1,40-1,90 | 1,90-2,40 | 2,10-2,60 | 2,80 - 3,30 | 3,9-4,40 | 4,80-5,30 |
| М, мм (Тип Z) | 1,80 | 2,20 | 2,50 | 2,80 | 3,70 | 4,00 | 4,40 | 6,10 | 8,50 | 9,40 |
| Q(Тип Z) | 0,89-1,14 | 0,92-1,17 | 1,22-1,47 | 1,48-1,73 | 1,34-1,80 | 1,60-2,06 | 2,05-2,51 | 2,92 -2,46 | 3,86-4,32 | 4,77-5,23 |
Приблизительный вес 1000 штук, кг
Номинальный, мм
| Длина, мм. | М1.6 | М2 | М2.5 | МЗ | М3.5 | М4 | М5 | Мб | М8 | М10 |
| 3 |
|
|
0,18 |
|
|
|
|
|
|
|
| 4 |
|
|
0,21 | 0,29 | 0,43 |
|
|
|
|
|
| 5 |
|
|
0,24 | 0,34 | 0,49 | 0,68 |
|
|
|
|
| 6 |
|
|
0,27 | 0,38 | 0,55 | 0,75 | 1,21 |
|
|
|
| 8 |
|
|
0,33 | 0,47 | 0,67 | 0,91 | 1,45 | 2,19 |
|
|
| 10 |
|
|
0,39 | 0,56 | 0,79 | 1,06 | 1,70 | 2,54 | 5,03 |
|
| 12 |
|
|
0,45 | 0,64 | 0,91 | 1,22 | 1,95 | 2,89 | 5,67 | 9,59 |
| 14 |
|
|
0,51 | 0,73 | 1,03 | 1,37 | 2,19 | 3,25 | 6,30 | 10,60 |
| 16 |
|
|
0,57 | 0,82 | 1,15 | 1,53 | 2,44 | 3,60 | 6,94 | 11,60 |
| 18 |
|
|
0,63 | 0,91 | 1,27 | 1,68 | 2,69 | 3,95 | 7,57 | 12,60 |
| 20 |
|
|
0,69 | 1,00 | 1,39 | 1,84 | 2,94 | 4,31 | 8,21 | 13,60 |
| 22 |
|
|
0,75 | 1,10 | 1,51 | 1,99 | 3,18 | 4,66 | 8,84 | 14,60 |
| 25 |
|
|
0,84 | 1,22 | 1,69 | 2,22 | 3,55 | 5,19 | 9,79 | 16,10 |
| 28 |
|
|
|
1,35 | 1,87 | 2,46 | 3,93 | 5,72 | 10,70 | 17,60 |
| 30 |
|
|
|
1,44 | 1,99 | 2,61 | 4,16 | 6,08 | 11,70 | 18,60 |
| 35 |
|
|
|
|
2,29 | 3,00 | 4,65 | 6,96 | 13,00 | 21,10 |
| 40 |
|
|
|
|
|
3,38 | 5,40 | 7,84 | 14,60 | 23,60 |
| 45 |
|
|
|
|
|
3,71 | 6,02 | 8,73 | 16,20 | 26,10 |
| 50 |
|
|
|
|
|
4,04 | 6,65 | 9,61 | 17,80 | 28,60 |
| 55 |
|
|
|
|
|
|
|
10,46 | 19,40 | 31,10 |
| 60 |
|
|
|
|
|
|
|
11,30 | 21,15 | 33,70 |
