Винт полуцилиндр

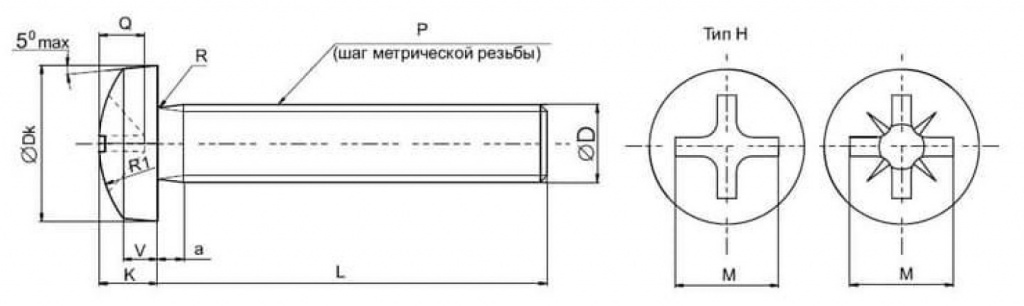

ВИНТ С ПОЛУЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ (DIN 7985, ISO 7045)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
номинальный
| диаметр, мм | M1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| P, мм | 0,35 | 0,40 | 0,45 | 0,50 | 0,60 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 |
| a, мм | 0,70 | 0,80 | 0,90 | 1,00 | 1,20 | 1,40 | 1,60 | 2,00 | 2,50 | 3,00 |
| Dk, мм | 3,20 | 4,00 | 5,00 | 6,00 | 7,00 | 8,00 | 10,00 | 12,00 | 16,00 | 20,00 |
| k, мм | 1,30 | 1,60 | 2,00 | 2,40 | 2,70 | 3,10 | 3,80 | 4,60 | 6,00 | 7,50 |
| R, мм | 0,10 | 0,10 | 0,10 | 0,10 | 0,20 | 0,20 | 0,20 | 0,25 | 0,40 | 0,40 |
| R1, мм | 3,00 | 4,00 | 6,00 | 6,00 | 7,00 | 8,00 | 10,00 | 12,00 | 16,00 | 20,00 |
| V, мм | 0,80 | 1,10 | 1,30 | 1,60 | 1,90 | 2,00 | 2,50 | 3,00 | 3,70 | 4,80 |
| Номер шлица | 0 |
|
1 |
|
|
2 |
|
3 |
|
4 |
| M,мм(ТипН) | 1,80 | 2,50 | 2,70 | 3,10 | 4,20 | 4,60 | 5,30 | 6,80 | 9,00 | 10,20 |
| Q,мм(ТипН) | 1,72 - 1,02 | 1,10 - 1,40 | 1,30 - 1,60 | 1,70 - 2,00 | 1,74 - 2,24 | 2,04 - 2,54 | 2,77 - 3,27 | 3,03 - 3,53 | 4,18 - 4,68 | 5,38 - 5,88 |
| M,мм(ТипZ) | 1,80 | 2,40 | 2,60 | 3,00 | 4,00 | 4,30 | 5,00 | 6,70 | 8,80 | 9,90 |
| Q,мм(ТипZ) | 0,92 - 1,17 | 1,10 - 1,35 | 1,27 - 1,52 | 1,68 - 1,93 | 1,65 - 2,11 | 1,90 - 2,36 | 2,64 - 3,10 | 3,02 - 3,48 | 4,06 - 4,52 | 5,23 - 5,69 |
Приблизительный вес 1000 штук, кг
Номинальный диаметр, мм
| длина, мм | M1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| 3 |
|
|
0,34 |
|
|
|
|
|
|
|
| 4 |
|
|
0,37 | 0,62 |
|
|
|
|
|
|
| 5 |
|
|
0,40 | 0,67 | 0,99 | 1,40 |
|
|
|
|
| 6 |
|
|
0,43 | 0,71 | 1,05 | 1,48 | 2,66 |
|
|
|
| 8 |
|
|
0,49 | 0,80 | 1,17 | 1,63 | 2,91 |
|
|
|
| 10 |
|
|
0,55 | 0,88 | 1,29 | 1,79 | 3,16 | 5,14 | 10,90 |
|
| 12 |
|
|
0,61 | 0,95 | 1,42 | 1,94 | 3,41 | 5,49 | 11,50 | 21,20 |
| 14 |
|
|
0,67 | 1,03 | 1,54 | 2,10 | 3,66 | 5,84 | 12,20 | 22,20 |
| 16 |
|
|
0,73 | 1,11 | 1,67 | 2,25 | 3,91 | 6,29 | 12,80 | 23,20 |
| 18 |
|
|
0,79 | 1,19 | 1,80 | 2,41 | 4,16 | 6,64 | 13,50 | 24,20 |
| 20 |
|
|
0,85 | 1,27 | 1,92 | 2,56 | 4,41 | 7,00 | 14,20 | 25,20 |
| 22 |
|
|
0,91 | 1,35 | 2,05 | 2,72 | 4,66 | 7,35 | 14,80 | 26,20 |
| 25 |
|
|
1,00 | 1,47 | 2,25 | 2,94 | 5,03 | 7,87 | 15,80 | 27,70 |
| 28 |
|
|
1,09 | 1,59 | 2,50 | 3,24 | 5,40 | 8,40 | 16,80 | 29,20 |
| 30 |
|
|
1,18 | 1,71 | 2,63 | 3,44 | 5,70 | 8,75 | 17,50 | 30,20 |
| 35 |
|
|
|
|
3,40 | 3,94 | 6,50 | 9,60 | 19,10 | 32,70 |
| 40 |
|
|
|
|
|
4,44 | 7,30 | 10,50 | 20,70 | 35,70 |
| 45 |
|
|
|
|
|
4,92 | 8,00 | 11,40 | 22,30 | 37,70 |
| 50 |
|
|
|
|
|
5,40 | 8,70 | 12,30 | 23,90 | 41,20 |
| 55 |
|
|
|
|
|
|
|
13,00 | 25,40 | 43,70 |
| 60 |
|
|
|
|
|
|
|
14,10 | 27,00 | 46,20 |
