Виды резьб

ВИДЫ РЕЗЬБЫ

Резьба на современных крепежных элементах имеет следующие основные параметры:

шаг расстояние между двумя соседними витками резьбы. Шаг резьбы измеряется либо в миллиметрах как расстояние (прямой способ измерения), либо как количество витков резьбы на единицу длины крепежного элемента (косвенный способ измерения). В нашей стране принято измерять шаг резьбы прямым способом. При монтаже быстрее вкручиваются крепежные элементы, имеющие больший шаг резьбы (т.е. меньшее количество витков резьбы на единицу длины).
внешний диаметр диаметр крепежного элемента с учетом выступающей части витков резьбы.
внутренний диаметр диаметр крепежного элемента в углублениях между витками резьбы.
угол вершины угол на вершине витков резьбы. Если рассматривать крепежные элементы, врезающиеся при монтаже резьбой в основание, то чем острее угол резьбы, тем меньшее сопротивление вкручиванию оказывает материал основания.

По типу резьба на крепежных элементах может быть внутренней (на гайках, соединительных муфтах, гильзах анкеров и т.п.) и внешней (на шурупах, саморезах, болтах и т.д.)
По виду резьба бывает метрической и неметрической. Часто вместо последнего термина используют термин «дюймовая», противопоставляя метрическую и дюймовую системы измерения длин. Тем не менее, параметры как неметрической, так и метрической резьбы могут быть выражены в любой из вышеупомянутых систем измерения. Для этого существуют специальные таблицы перевода параметров крепежных элементов из одной системы в другую.
Необходимость использования таких таблиц возникла в ходе интенсификации международной торговли, т.к. на разных географических рынках используются разные системы измерения длин: например, в США и Великобритании к крепежным элементам применяются обозначения параметров в дюймах, в континентальной Европе в миллиметрах. Так, для обозначения диаметра крепежных элементов в странах с дюймовой системой измерения длин используются так называемые «калибры» или «размеры»:

Калибр ( номер , размер ), обозначающий диаметр крепежного элемента в дюймовой системе измерения	Калибр аналогичный дюймовому размеру . Диаметр крепежного элемента в метрической системе мер ( мм )
#5	2.9
#6	3.5
#7	3.9
#8	4.2
#9	4.8
#10	5.0
#12	5.5
#14	6.3

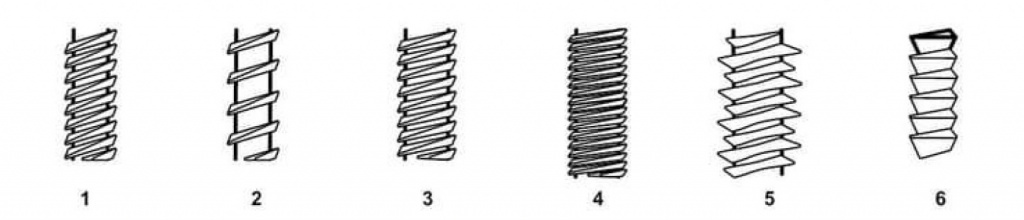

Наиболее распространенными сегодня подвидами резьбы являются:
1. Резьба с широким шагом.
2. Разреженная резьба.
3. Резьба с мелким шагом.
4. Метрическая резьба.
5. Двухзаходная (переменная) резьба состоит из чередующихся высоких и низких витков. Фактически это две резьбы с одинаковым шагом, одна из которых нанесена посередине между витками другой. Разница в высоте между высокой и низкой резьбой обычно составляет от 40 до 50% от высоты высокой резьбы.
6. Ударная (зонтичная) резьба состоит из толстых покатых витков с тупым углом вершины.

ВИДЫ РЕЗЬБЫ

Резьба на современных крепежных элементах имеет следующие основные параметры:
— шаг расстояние между двумя соседними витками резьбы. Шаг резьбы измеряется либо в миллиметрах как расстояние (прямой способ измерения), либо как количество витков резьбы на единицу длины крепежного элемента (косвенный способ измерения). В нашей стране принято измерять шаг резьбы прямым способом. При монтаже быстрее вкручиваются крепежные элементы, имеющие больший шаг резьбы (т.е. меньшее количество витков резьбы на единицу длины).
— внешний диаметр диаметр крепежного элемента с учетом выступающей части витков резьбы.
— внутренний диаметр диаметр крепежного элемента в углублениях между витками резьбы.
— угол вершины угол на вершине витков резьбы. Если рассматривать крепежные элементы, врезающиеся при монтаже резьбой в основание, то чем острее угол резьбы, тем меньшее сопротивление вкручиванию оказывает материал основания.
По типу резьба на крепежных элементах может быть внутренней (на гайках, соединительных муфтах, гильзах анкеров и т.п.) и внешней (на шурупах, саморезах, болтах и т.д.)
По виду резьба бывает метрической и неметрической. Часто вместо последнего термина используют термин «дюймовая»,
противопоставляя метрическую и дюймовую системы измерения длин. Тем не менее, параметры как неметрической, так и метрической резьбы могут быть выражены в любой из вышеупомянутых систем измерения. Для этого существуют специальные таблицы перевода параметров крепежных элементов из одной системы в другую.
Необходимость использования таких таблиц возникла в ходе интенсификации международной торговли, т.к. на разных географических рынках используются разные системы измерения длин: например, в США и Великобритании к крепежным элементам применяются обозначения параметров в дюймах, в континентальной Европе в миллиметрах. Так, для обозначения диаметра крепежных элементов в странах с дюймовой системой измерения длин используются так называемые «калибры» или «размеры»:

Калибр ( номер , размер ), обозначающий диаметр крепежного элемента в дюймовой системе измерения	Калибр аналогичный дюймовому размеру . Диаметр крепежного элемента в метрической системе мер ( мм )
#5	2.9
#6	3.5
#7	3.9
#8	4.2
#9	4.8
#10	5.0
#12	5.5
#14	6.3

Виды резьбы

Каждый вид резьбы имеет свое функциональное предназначение. Пригодность резьбового крепежного элемента для использования в том или ином материале основания определяется в первую очередь видом резьбы. Чем плотнее материал основания, тем меньший шаг резьбы необходим для качественного закрепления. Так, шурупы по дереву имеют резьбу с широким шагом, а саморезы по металлу резьбу с мелким шагом либо метрическую. Там, где закрепляемый элемент монтируется в ПВХ и подвержен опасности выдергивания, используются крепежные элементы с двухзаходной резьбой. Двухзаходня резьба также используется, если необходимо достичь прочного закрепления в разнородных материалах закрепляемого элемента и основания. Разреженная резьба предназначена для закрепления в мягкие или пористые материалы (например, мягкие породы дерева). Ударная резьба используется в резьбовых крепежных элементах, монтаж которых осуществляется более быстрым по сравнению со вкручиванием ударным способом. Демонтаж крепежных элементов с ударной резьбой осуществляется традиционным методом выкручивания.

Международный стандарт резьб.

UNF/UTS — дюймовая резьба нашедшая широкое распространенние в США И Канаде.

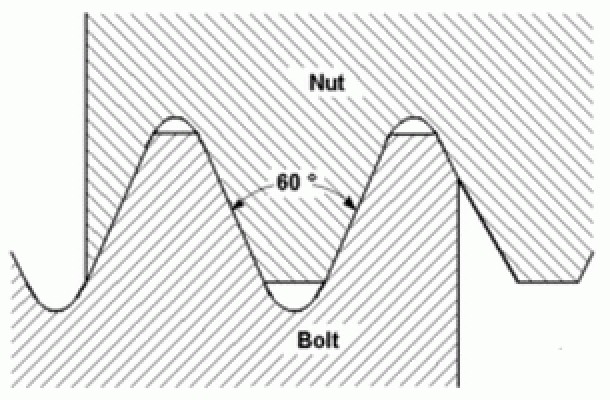

Профиль резьбы UN/UNF: угол при вершине 60°, теоретическая высота профиля H=0,866025P.
Угол при вершине и высота профиля полностью соответствует метрическим резьбам, однако все размеры основаны на дюймовой системе измерения и указываются в долях дюйма.

Международный стандарт резьб.

Резьбы UNC Thread ANSI B1.1
UNC (Unified Coarse Thread) — Унифицированная крупная резьба.
Старое обозначение резьбы NC. Резьбы UNC и NC взаимозаменяемы.

Типоразмер	Наружный диаметр	Наружный диаметр	Диаметр сверления	Число витков на	Шаг
	дюйм	mm	mm	дюйм	mm
N 1 - 64 UNC	0,073	1,854	1,5	64	0,397
N 2 - 56 UNC	0,086	2,184	1,8	56	0,453
N 3 - 48 UNC	0,099	2,515	2,1	48	0,529
N 4 - 40 UNC	0,112	2,845	2,35	40	0,635
N 5 - 40 UNC	0,125	3,175	2,65	40	0,635
N 6 - 32 UNC	0,138	3,505	2,85	32	0,794
N 8 - 32 UNC	0,164	4,166	3,5	32	0,794
N 10 - 24 UNC	0,19	4,826	4	24	1,058
N 12 - 24 UNC	0,216	5,486	4,65	24	1,058
1/4" - 20 UNC	0,25	6,35	5,35	20	1,27
5/16" - 18 UNC	0,313	7,938	6,8	18	1,411
3/8" - 16 UNC	0,375	9,525	8,25	16	1,587
7/16" - 14 UNC	0,438	11,112	9,65	14	1,814
1/2" - 13 UNC	0,5	12,7	11,15	13	1,954
9/16" - 12 UNC	0,563	14,288	12,6	12	2,117
5/8" - 11 UNC	0,625	15,875	14,05	11	2,309
3/4" - 10 UNC	0,75	19,05	17	10	2,54
7/8" - 9 UNC	0,875	22,225	20	9	2,822
1" - 8 UNC	1	25,4	22,25	8	3,175
1 1/8" - 7 UNC	1,125	28,575	25,65	7	3,628
1 1/4" - 7 UNC	1,25	31,75	28,85	7	3,628
1 3/8" - 6 UNC	1,375	34,925	31,55	6	4,233
1 1/2" - 6 UNC	1,5	38,1	34,7	6	4,233
1 3/4" - 5 UNC	1,75	44,45	40,4	5	5,08
2" - 4 1/2 UNC	2	50,8	46,3	4,5	5,644
2 1/4" - 4 1/2 UNC	2,25	57,15	52,65	4,5	5,644
2 1/2" - 4 UNC	2,5	63,5	58,5	4	6,35
2 3/4" - 4 UNC	2,75	69,85	64,75	4	6,35
3" - 4 UNC	3	76,2	71,1	4	6,35
3 1/4" - 4 UNC	3,25	82,55	77,45	4	6,35
3 1/2" - 4 UNC	3,5	88,9	83,8	4	6,35
3 3/4" - 4 UNC	3,75	95,25	90,15	4	6,35
4" - 4 UNC	4	101,6	96,5	4	6,35

Резьбы UNF ANSI B1.1
UNF (Unified National Fine Thread) — Унифицированная мелкая резьба

Типоразмер	Наружный диаметр	Наружный диаметр	Диаметр сверления	Число витков на	Шаг
	дюйм	mm	mm	дюйм	mm
N 0 - 80 UNF	0,06	1,524	1,25	80	0,317
N 1 - 72 UNF	0,073	1,854	1,55	72	0,353
N 2 - 64 UNF	0,068	2,184	1,9	64	0,397
N 3 - 56 UNF	0,099	2,515	2,15	56	0,453
N 4 - 48 UNF	0,112	2,845	2,4	48	0,529
N 5 - 44 UNF	0,125	3,175	2,7	44	0,577
N 6 - 40 UNF	0,138	3,505	2,95	40	0,635
N 8 - 36 UNF	0,164	4,166	3,5	36	0,705
N 10 - 32 UNF	0,19	4,826	4,1	32	0,794
N 12 - 28 UNF	0,216	5,486	4,7	28	0,907
1/4" - 28 UNF	0,25	6,35	5,5	28	0,907
5/16" - 24 UNF	0,313	7,938	6,9	24	1,058
3/8" - 24 UNF	0,375	9,525	8,5	24	1,058
7/16" - 20 UNF	0,438	11,112	9,9	20	1,27
1/2" - 20 UNF	0,5	12,7	11,5	20	1,27
9/16" - 18 UNF	0,563	14,288	12,9	18	1,411
5/8" - 18 UNF	0,625	15,875	14,5	18	1,411
3/4" - 16 UNF	0,75	19,05	17,5	16	1,587
7/8" - 14 UNF	0,875	22,225	20,4	14	1,814
1" - 12 UNF	1	25,4	23,25	12	2,117
1 1/8" - 12 UNF	1,125	28,575	26,5	12	2,117
1 1/4" - 12 UNF	1,25	31,75	29,5	12	2,117
1 3/8" - 12 UNF	1,375	34,925	32,75	12	2,117
1 1/2" - 12 UNF	1,5	38,1	36	12	2,117

Буквенное обозначение основных международных стандартов резьбы

Буквенное обозначение	Страна	Угол вершины профиля, °	Описание (расшифровка буквенного обозначения)
ISO		60°	International Organization for Standardization
NC	USA	60°	National Coarse
UNC	USA	60°	Unified National Coarse
NF	USA	60°	National Fine
UNF	USA	60°	Unified National Fine
UNEF	USA	60°	Unified National Extra Fine
UN	USA	60°	Unified National 8-12- and 16 pitch series
UNS	USA	60°	Special Threads of American National Form
NPT	USA	60°	National Taper Pipe 1:16
NPTF	USA	60°	National Taper Pipe Dryseal 1:16
NPS	USA	60°	National Standard Straight Pipe
NPSM	USA	60°	National Standard Straight Pipe for free fitting mechanical
NPSF	USA	60°	National Standard Internal Straight Pipe Dryseal
BSW	GB	55°	British Standard With worth Coarse
BSF	GB	55°	British Standard Fine
BSP	GB	55°	British Strandard Pipe
BSPT	GB	55°	British Standard Pipe Taper
BA	GB	47°	British Standard Association
