Виды наконечников крепежа
Виды наконечников крепежных элементов

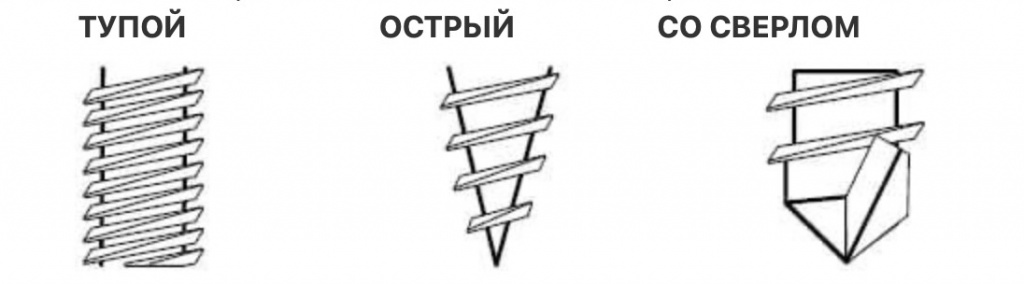

Можно выделить три основных типа наконечников крепежных элементов
Резьбовые крепежные элементы с тупым кончиком, как правило, относятся к метрическому крепежу (т.е.имеют метрическую резьбу).
Острые наконечники бывают нескольких видов, от простого конусообразного, до специальных надсеченныхнаконечников, которые по своей функциональности приближаются к кончику со стандартным сверлом.
Резьбовые крепежные элементы со сверлом используются для закрепления конструкций к металлическомуоснованию.

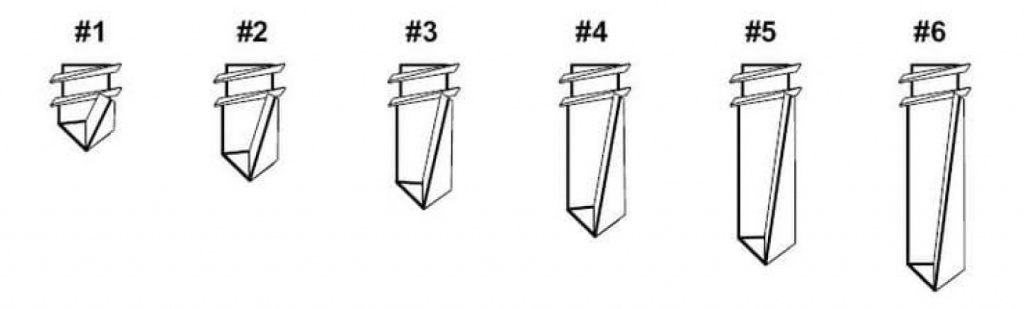

Стандартные наконечники со сверлом имеют шесть размеров с 1-го по 6-й, и чем больше номер сверла, тем толще может быть основание, в которое закрепляется конструкция.
Каждый номер сверла применяется к основаниям с толщиной в определенном интервале, границы которого определяются не только длиной сверла, но и диаметром крепежного элемента при равной длине сверла большую толщину основания просверлит крепежный элемент, имеющий больший диаметр. Подробная информация приведена в таблице:
| Номер сверла | Диаметр крепёжного элемента, мм | Рекомендуемая минимальная толщина основания, мм | Максимальная толщинаоснования, мм |
| #2 | 3,5 | 0,9 | 2 |
|
#2 |
4,2 | 0,9 | 2 |
|
#2 |
5 | 0,9 | 2,8 |
| #3 | 4,2 | 2 | 3,6 |
|
#3 |
5 | 2,8 | 4,5 |
|
#3 |
5,5 | 2,8 | 5,3 |
|
#3 |
6,3 | 2,8 | 5,6 |
| #4 | 5,5 | 4,5 | 5,6 |
|
#4 |
6,3 | 4,5 | 6,4 |
| #5 | 5.5 | 6.4 | 12.7 |
В таблице отсутствуют параметры применения крепежных элементов со сверлами #1, #6,так как необходимость в их использовании возникает крайне редко. Так, металлические основания толщиной до 1 мм просто продавливаются остроконечными крепежными элементами, а металлические материалы, толщина которых превышает 12,7 мм, редко используются как основа без предварительного сверления.
