ТРОС СТАЛЬНОЙ ОБЩЕГО НАЗНАЧЕНИЯ (DIN 3055)

Рекомендуется для широкого применения в различных грузоподъемных устройствах, от ручных талей до подъемных кранов, для подъема и перемещения грузов, деталей и элементов конструкций. Они являются частью большинства грузоподъемных механизмов и приспособлений. В зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения.
Трос изготовлен из углеродистой стали и оцинкован.
Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос.

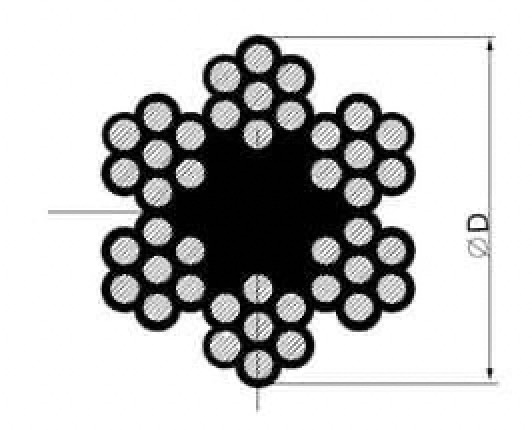

Пример обозначения: 6×7 + FC
Первая цифра — число прядей троса.
Вторая — число проволок в пряди.
Третья — число сердечников, включая сердечники в прядях, если нет цифры — неметаллический один в центре троса, а в прядях сердечник стальной.
Буквы — материал сердечника: FC — растительный, PVC — синтетика. Если нет буквенного обозначения, это значит, что в качестве центрального сердечника используется такая же прядь, как боковые.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Изготовляемые в настоящее время канаты классифицируются, следуя ГОСТу 7372-79 «Канаты стальные. Технические условия» по следующим признакам:

ПО КОНСТРУКЦИИ:
одинарной свивки ( спиральные ) - состоящие из одного, двух или трёх концентрических слоёв проволоки, свитых по спирали;
двойной свивки — состоящие из шести прядей свитых в один концентрический слой;
тройной свивки — состоящие из свитых канатов двойной свивки.
ПО МЕХАНИЧЕСКИМ СВОЙСТВАМ ПРОВОЛОКИ:
ВК — высокого качества;
В — повышенного качества;
1 — нормального качества.
ПО ВИДУ ПОКРЫТИЯ ПОВЕРХНОСТИ ПРОВОЛОКИ:
без покрытия;
с цинковым покрытием для различных сред,- ОЖ , Ж и С.
ПО НАЗНАЧЕНИЮ:
грузолюдские (ГЛ);
грузовые ( Г).
ПО МАТЕРИАЛУ СЕРДЕЧНИКА:
с органическим сердечником из натуральных или синтетических материалов — ОС;
с металлическим сердечником — МС.
ПО НАПРАВЛЕНИЮ СВИВКИ ЭЛЕМЕНТОВ КАНАТА:
правой свивки;
левой свивки ( Л ).
ПО СОЧЕТАНИЮ НАПРАВЛЕНИЙ СВИВКИ КАНАТА И ЕГО ЭЛЕМЕНТОВ:
крестовой свивки, при которой направление свивки прядей в канате противоположно;
направлению свивки проволок в прядях;
односторонней свивки, при которй направление свивки проволок в прядях и прядей в канат одинаковое ( правое или левое).
ПО СТЕПЕНИ КРУТИМОСТИ:
крутящиеся — с одинаковым направлением свивки всех прядей по слоям каната, это ,как правило, шести- и восьмипрядные канаты с органическим или металлическим сердечником;
малокрутящиеся ( МК )- с противоположным направлением свивки прядей каната по слоям в многослойных , многопрядных и в канатах ординарной свивки.
ПО СПОСОБУ СВИВКИ:
нераскручивающиеся ( Н ) - элементы каната сохраняют своё положение после снятия вязок с концов каната и удаления заварки торца;
раскручивающиеся.
ПО СТЕПЕНИ УРАВНОВЕШЕННОСТИ:
нерихтованные;
рихтованные ( Р ).
ПО ТИПУ СВИВКИ ПРЯДЕЙ И КАНАТОВ ОРДИНАРНОЙ СВИВКИ:
с точечным касанием проволок между слоями ( ТК );
с линейным касанием проволок между слоями ( ЛК );
с комбинированным точечно-линейным касанием проволок между слоями ( ТЛК).
ПО ТОЧНОСТИ ИЗГОТОВЛЕНИЯ:
нормальной точности;
повышенной точности ( Т );
с ужесточенными предельными отклонениями по диаметру каната.
ПО ПРОЧНОСТНЫМ ХАРАКТЕРИСТИКАМ:
в основу классификации положено значение временного сопротивления разрыву :
1370 Н/мм2( 140 кгс/мм2);
1470 Н/мм2(150 кгс/мм2);
и далее через 100Н до2160Н/мм .
