Шпилька резьбовая

ШПИЛЬКА РЕЗЬБОВАЯ (DIN 975)

Шпилька резьбовая имеет полную метрическую резьбу. Рекомендуются применение резьбовой шпильки для крепления и соединения узлов и деталей в машиностроении, строительстве и других отраслях. Резьбовая шпилька бывает длинной — один метр, 2 метра, 3 метра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

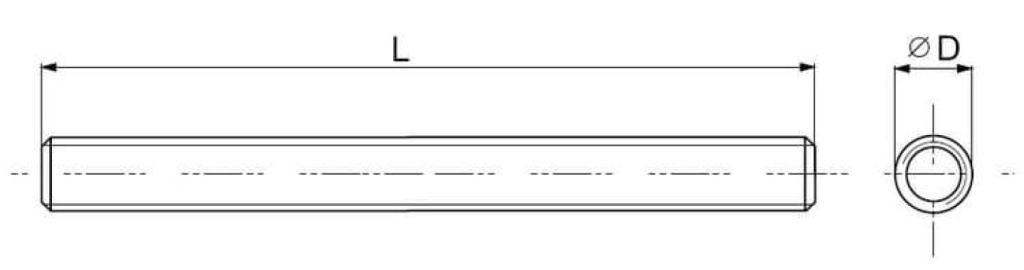

	D	Р	L	кН
обозначение	резьба	шаг резьбы, мм	длина, мм	мин разрушающая сила,	вес 1000 штук, кг
8x25	М8	1,25	25	14,6	7,7
8x40	М8	1,25	40	14,6	12,3
8x50	М8	1,25	50	14,6	15,4
8x60	М8	1,25	60	14,6	18,5
8x70	М8	1,25	70	14,6	21,6
8x80	М8	1,25	80	14,6	24,6
8x90	М8	1,25	90	14,6	27,7
8x100	М8	1,25	100	14,6	30,8
8x150	М8	1,25	150	14,6	46,2
8x200	М8	1,25	200	14,6	61,6
10x25	М10	1,50	25	23,2	12,2
10x40	М10	1,50	40	23,2	19,5
10x60	М10	1,50	60	23,2	29,3
10x80	М10	1,50	80	23,2	39,0
10x100	М10	1,50	100	23,2	48,8
10x120	М10	1,50	120	23,2	58,6
10x150	М10	1,50	150	23,2	73,2
10x200	М10	1,50	200	23,2	97,6
6x1000	Мб	1,00	1000	8,0	166,0
8x1000	М8	1,25	1000	14,6	302,0
10x1000	М10	1,50	1000	23,2	466,0
12x1000	М12	1,75	1000	33,7	705,0
14x1000	М14	2,00	1000	46,0	978,0
16x1000	М16	2,00	1000	62,8	1295,0
20x1000	М20	2,50	1000	98,0	2041,0
24x1000	М24	3,00	1000	141,0	2955,0
30x1000	МЗО	3,50	1000	224,0	4693,0
6 х 2000	Мб	1,00	2000	8,0	332,0
8 х 2000	М8	1,25	2000	14,6	604,0
10x2000	М10	1,50	2000	23,2	932,0
12x2000	М12	1,75	2000	33,7	1410,0
14x2000	М14	2,00	2000	46,0	1956,0
16x2000	М16	2,00	2000	62,8	2590,0
20 х 2000	М20	2,50	2000	98,0	4082,0
24 х 2000	М24	3,00	2000	141,0	5910,0
30 х 2000	МЗО	3,50	2000	224,0	9386,0

Класс прочности 4.6 или 4.8
