Болт, полная резьба

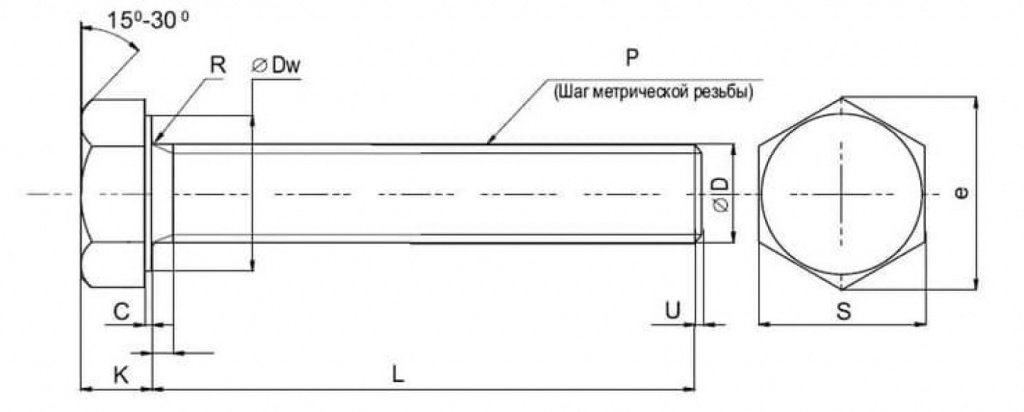

БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (ПОЛНАЯ РЕЗЬБА)
(DIN 933, ГОСТ- 7798; 7805)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

номинальный

диаметр,мм.	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30
P, мм	0,7	0,80	1,00	1,25	1,50	1,75	2,00	2,00	2,50	3,00	3,50
a, мм	2,10	2,40	3,00	3,75	4,50	5,25	6,00	6,00	7,50	9,00	9,00
С, мм	0,15 - 0,40	0,15-0,50	0,15 - 0,50	0,15 - 0,60	0,15 - 0,60	0,15 -0,60	0,15 - 0,60	0,20 - 0,80	0,20 - 0,80	0,20 - 0,80	0,20 - 0,80
Dw, мм	5,9	6,90	8,90	11,60	15,60	17,40	20,50	22,50	28,20	33,60	42,70
e, мм	7,66	8,79	11,05	14,38	18,90	21,10	24,49	26,75	33,53	39,98	50,85
k, мм	2,8	3,50	4,00	5,30	6,40	7,50	8,80	10,00	12,50	15,00	18,70
R, мм	0,2	0,2	0,25	0,40	0,40	0,60	0,60	0,60	0,80	0,80	1,00
S, мм	6,78-7,00	7,78-8,00	9,78-10,00	12,73-13,00	16,73-17,00	18,67-19,00	21,67-22,00	23,67-24,00	29,67-30,00	35,38-36,00	45,00-46,00

Приблизительный вес 1000 штук,кг

Номинальный диаметр, мм М10

L длина, мм	М4	М5	Мб	М8	М10	M12	M14	M16	M20	M24	M30
5	1,26	-	-	-	-	-	-	-	-	-	-
6	1,33	2,18	3,40	-	-	-	-	-	-	-	-
7	1,41	2,28	3,57	-	-	-	-	-	-	-	-
8	1,49	2,38	3,74	8,50	15,20	-	-	-	-	-	-
10	1,64	2,63	4,08	9,10	16,20	23,30	38,00	-	-	-	-
12	1,80	2,87	4,42	9,80	17,20	25,00	40,00	52,90	-	-	-
14	1,95	3,12	4,76	10,50	18,20	26,40	42,00	55,60	-	-	-
16	2,10	3,37	5,11	11,10	19,20	27,70	44,00	58,30	105, 00	173,00	-
18	2,25	3,62	5,45	11,70	20,20	29,10	46,00	60,90	110 ,00	178,00	-
20	2,41	3,87	5,80	12,30	21,20	31,00	48,00	63,50	114,00	184,00	-
22	2,56	4,12	6,15	12,90	22,20	33,00	50,00	66,20	119,00	190,00	-
25	2,80	4,49	6,65	13,90	23,70	34,10	53,00	70,20	124,00	199,00	-
28	3,04	4,86	7,15	14,90	25,20	36,20	55,90	74,20	129 PO	200,00	-
30	3,19	5,11	7,51	15,50	26,20	37,70	57,90	76,90	134,00	214,00	-
35	3,57	5,73	8,37	17,10	28,70	41,30	62,90	83,50	145,00	229,00	424,00
40	3,96	6,35	9,23	18,70	31,20	44,90	67,90	90,20	155,00	244,00	448,00
45	4,34	6,99	10,10	20,30	33,70	48,50	72,90	97,10	165,00	259,00	472,00
50	4,73	7,59	11,00	21,80	36,20	52,00	77,90	103,00	176,00	274,00	496,00
55	5,12	8,21	11,90	23,40	38,70	55,60	82,80	110,00	186,00	289,00	519,00
60	5,50	8,83	12,70	25,00	41,30	58,20	87,80	117,00	196,00	304,00	543,00
65	5,89	9,45	13,60	26,60	43,80	62,80	92,80	123,00	207,00	319,00	566,00
70	6,28	10,10	14,40	28,20	46,30	66,40	97,90	130,00	217,00	334,00	590,00
75	-	10,70	15,30	29,80	4 8,80	70,00	102,00	137,00	227,00	348,00	614,00
80	-	11,30	16,20	31,40	51,30	73,60	107,00	144,00	238,00	363,00	637,00
85	-	-	-	33,00	53,80	77,20	112,00	150,00	247,00	378,00	661,00
90	-	-	-	34,60	56,30	80,80	117,00	157,00	258,00	393,00	685,00
95	-	-	-	35,20	59,80	95,00	122,00	164,00	268,00	408,00	708,00
100	-	-	-	37,70	61,30	88,00	127,00	170,00	279,00	423,00	732,00
110	-	-	-	40,90	66,40	95,20	137,00	184,00	300,00	453,00	779,00
120	-	-	-	-	71,40	102,00	147,00	197,00	320,00	483,00	827,00
130	-	-	-	-	76,40	109,00	157,00	210,00	340,00	513,00	874,00
140	-	-	-	-	81,40	116,00	167,00	224,00	361,00	543,00	921,00
150	-	-	-	-	86,40	123,00	177,00	237,00	381,00	572,00	969,00
160	-	-	-	-	-	-	-	-	402,00	602,00	010,00
170	-	-	-	-	-	-	-	-	422,00	632,00	1060,00
180	-	-	-	-	-	-	-	-	442,00	6 62,00	1110,00
190	-	-	-	-	-	-	-	-	462,00	692,00	1160,00
200	-	-	-	-	-	-	-	-	484,00	722,00	1210,00
