Болт имбус

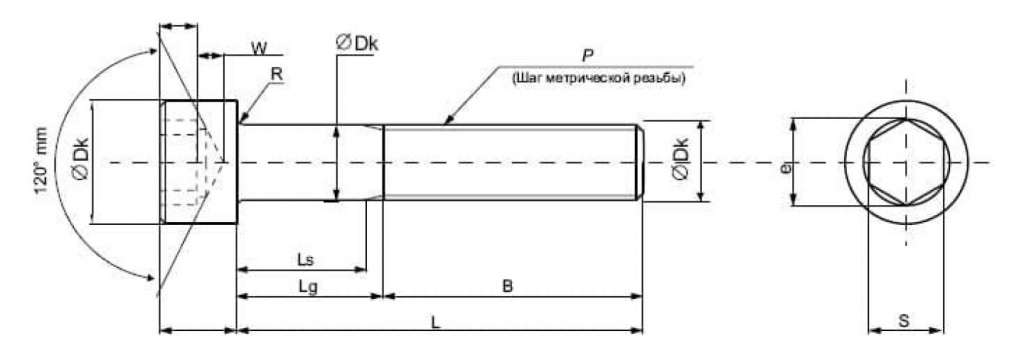

ВИНТ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ (DIN 912, ISO 4762, ГОСТ-11738)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| резьбы | мз | М4 | М5 | Мб | М8 |
М10 |
М12 | М14 | М16 | М20 | М24 |
| P, мм | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,00 | 2,50 | 3,00 |
| B, мм | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 | 60 |
| Dk, мм | 5,32-5,50 | 6,78-7,00 | 8,28-8,50 | 9,78-10,00 | 12,73-13,00 | 15,73-16,00 | 17,73-18,00 | 20,67-21,00 | 23,67-24,00 | 29,67-30,00 | 35,61-60,00 |
| Ds, мм | 2,86-3,00 | 3,82-4,00 | 4,82-5,00 | 5,82-6,00 | 7,78-8,00 | 9,78-10,00 | 11,73 - 12,00 | 13,73 - 14,00 | 15,73-16,00 | 19,67-20,00 | 23,67-24,00 |
| e, мм | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 13,72 | 16,00 | 19,44 | 21,73 |
| k, мм | 2,86-3,00 | 3,82-4,00 | 4,82-5,00 | 5,70-6,00 | 7,64-8,00 | 9,64-10,00 | 11,57 - 12,00 | 13,57 - 14,00 | 15,57-16,00 | 19,48-20,00 | 23,48-24,00 |
| R, мм | 0,10 | 0,20 | 0,20 | 0,25 | 0,40 | 0,40 | 0,60 | 0,60 | 0,60 | 0,80 | 0,80 |
| S, мм | 2,50-2,58 | 3,00-3,08 | 4,00-4,09 | 5,00-5,14 | 6,00 - 6,14 | 8,00 - 8,17 | 10,00 - 10,17 | 12,00 - 12,21 | 14,00-14,21 | 17,0017,23 | 19,27-19,00 |
| T, мм | 1,30 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 7,00 | 8,00 | 10,00 | 12,00 |
| W, мм | 1,15 | 1,40 | 1,90 | 2,30 | 3,00 | 4,00 | 4,80 | 5,80 | 6,80 | 8,60 | 10,40 |
Приблизительный вес 1000 штук, кг
Номинальный диаметр, мм| L длина, мм М3 | М4 | М5 | Мб | М8 | М10 | М12 | М16 | М20 | М24 | |
| 5 | 0,60 |
|
|
|
|
|
|
|
|
|
| 6 | 0,65 |
|
|
|
|
|
|
|
|
|
| 8 | 0,74 | 1,49 | 2,50 | 3,97 |
|
|
|
|
|
|
| 10 | 0,84 | 1,65 | 2,84 | 4,36 | 9,50 |
|
|
|
|
|
| 12 | 0,92 | 1,88 | 3,23 | 4,86 | 10,00 |
|
|
|
|
|
| 16 | 1,10 | 2,11 | 3,62 | 5,35 | 11,25 | 19,29 |
|
|
|
|
| 20 | 1,24 | 2,41 | 4,06 | 6,22 | 12,60 | 21,40 | 30,80 |
|
|
|
| 25 | 1,53 | 2,82 | 4,66 | 7,10 | 14,20 | 23,88 | 34,30 |
|
|
|
| 30 |
|
3,23 | 5,27 | 7,80 | 15,73 | 26,35 | 37,80 | 78,00 |
|
|
| 35 |
|
3,70 | 6,10 | 8,85 | 17,40 | 28,92 | 42,00 | 87,73 |
|
|
| 40 |
|
4,18 | 6,92 | 9,85 | 19,03 | 31,47 | 45,00 | 97,45 | 160,65 | 263,70 |
| 45 |
|
4,65 | 7,61 | 11,00 | 21,00 | 34,45 | 48,81 | 100,00 | 171,00 | 279,50 |
| 50 |
|
5,11 | 8,30 | 12,12 | 22,90 | 37,39 | 52,44 | 103,80 | 181,30 | 294,70 |
| 55 |
|
|
9,10 | 13,20 | 24,82 | 40,13 | 57,30 | 113,60 | 192,00 | 310,00 |
| 60 |
|
|
9,74 | 14,20 | 26,74 | 42,86 | 62,08 | 116,80 | 201,10 | 324,30 |
| 65 |
|
|
10,40 | 15,40 | 28,75 | 46,39 | 66,91 | 126,50 | 211,00 | 340,00 |
| 70 |
|
|
11,11 | 16,58 | 30,70 | 49,18 | 71,67 | 135,40 | 220,00 | 354,30 |
| 75 |
|
|
11,78 | 17,14 | 32,60 | 52,35 | 75,78 | 143,50 | 236,00 | 370,00 |
| 80 |
|
|
12,43 | 18,36 | 34,50 | 55,52 | 79,86 | 151,50 | 248,17 | 383,60 |
| 85 |
|
|
|
19,35 | 36,35 | 58,50 | 84,34 | 160,00 | 261,00 | 402,00 |
| 90 |
|
|
|
20,33 | 38,16 | 61,30 | 88,76 | 166,94 | 272,00 | 420,00 |
| 95 |
|
|
|
21,41 | 40,00 | 64,36 | 92,72 | 175,00 | 284,00 | 436,00 |
| 100 |
|
|
|
22,50 | 41,90 | 67,42 | 96,61 | 182,00 | 295,00 | 452,00 |
| 110 |
|
|
|
|
45,65 | 73,06 | 106,54 | 196,15 | 321,80 | 487,00 |
| 120 |
|
|
|
|
49,38 | 80,69 | 113,33 | 212,20 | 348,50 | 522,20 |
| 130 |
|
|
|
|
|
85,64 | 122,70 | 227,80 | 375,00 | 557,00 |
| 140 |
|
|
|
|
|
90,55 | 131,20 | 241,90 | 397,50 | 591,80 |
| 150 |
|
|
|
|
|
|
138,67 | 258,75 | 419,00 | 625,00 |
| 160 |
|
|
|
|
|
|
147,80 | 279,58 | 446,00 | 660,00 |
| 170 |
|
|
|
|
|
|
156,10 | 289,00 | 471,00 | 695,00 |
| 180 |
|
|
|
|
|
|
164,50 | 305,20 | 495,00 | 729,00 |
| 190 |
|
|
|
|
|
|
173,20 | 322,00 | 520,00 | 780,00 |
| 200 |
|
|
|
|
|
|
181,80 | 336,00 | 543,00 | 831,00 |
| 220 |
|
|
|
|
|
|
|
|
591,00 |
|
| 240 |
|
|
|
|
|
|
|
|
|
|
| 260 |
|
|
|
|
|
|
|
|
|
|
| 280 |
|
|
|
|
|
|
|
|
|
|
| 300 |
|
|
|
|
|
|
|
|
|
|
