Анкер забиваемый

Это наиболее простой вид анкера, оснащенного внутренней резьбой. Он используется для монтажа конструкций на бетонную, кирпичную или каменную основу. Устанавливается такой анкер в предварительно просверленное отверстие определенного диаметра и глубины, предварительно тщательно очищенное. После того, как анкер установлен в соответствующее отверстие, он разжимается с помощью определенного приспособления (специального инструмента), и тем самым обеспечивает необходимую степень надежности фиксации. После этого крепежная деталь соответствующего размера ввинчивается в анкер.

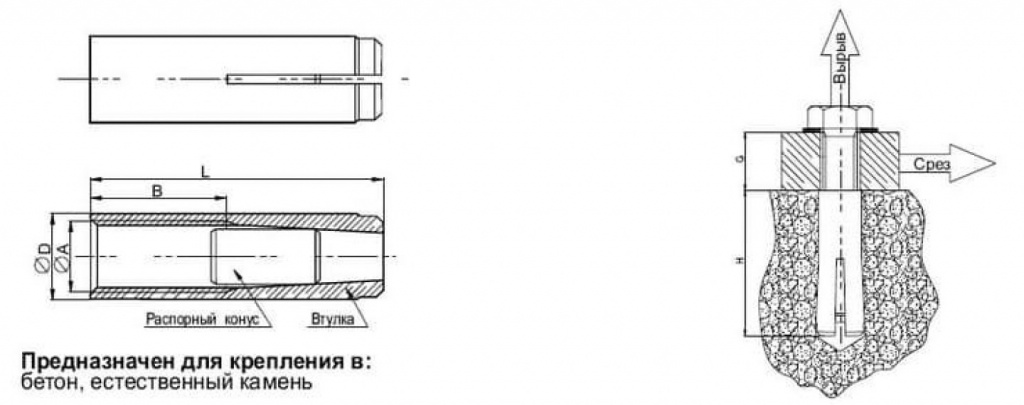

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	А	В	D	L	Ls	Е	Н	Do
		длина	внешний диаметр	длина	длина	глубина	глубина	диаметр	вес 1000
Обозначение	резьба	резьбы, мм	анкера, мм	анкера, мм	болта, мм	завинчивания, мм	анкеровки, мм	сверла, мм	штук, кг
6x25	М6	11,00	8,00	25,00	G + E	6,00-11,00	25,00	8,00	6,80
8x30	М8	13,00	10,00	30,00	G + E	8,00-13,00	30,00	10,00	12,20
10x40	М10	15,00	12,00	40,00	G + E	10,00-15,00	40,00	12,00	22,80
12x50	М12	19,00	15,00	50,00	G + E	12,00-19,00	50,00	15,00	46,30
16x65	М16	25,00	20,00	65,00	G + E	16,00-25,00	65,00	20,00	96,80
20x80	М20	33,00	25,00	80,00	G + E	20,00-33,00	80,00	25,00	192,00

G-Толщина прикрепляемого материала, мм

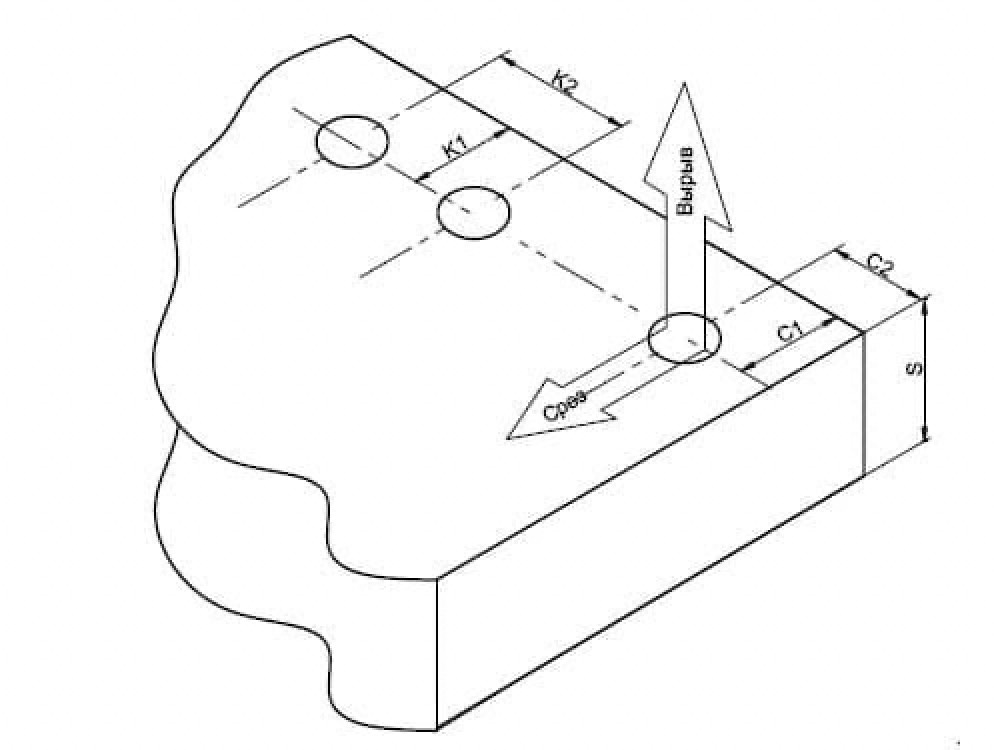

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	S	К 1	К 2
	мин.	мин.	мин.		макс.	мин.	мин.
	толщина	краевое	межосевое		допустимый	крутящий	вырывающая	срезающая
	строительного	расстояние,	расстояние,	С1+С2	изгибающий	момент при	сила, кН	сила, кН
Обозначение	элемента, мм.	мм.	мм		момент, Нм *	анкеровке, Нм	бетон В25	бетон В25
6x25	38,0	50,0	100,0	225,0	5,1	4,0	1,3	1,5
8x30	45,0	60,0	120,0	270,0	12,5	8,0	1,8	2,4
10x40	60,0	80,0	160,0	360,0	17,8	15,0	2,9	2,5
12x50	75,0	100,0	200,0	450,0	36,8	35,0	4,3	3,5
16x65	98,0	130,0	260,0	585,0	74,3	60,0	5,8	7,0
20x80	120,0	160,0	320,0	720,0	140,6	120,0	9,4	8,6

* При использованиим болта класса прочности 8,8
